Поверхности из колонн

Несколько приёмов для строительства плавных поверхностей сложной формы.

Построим окружность

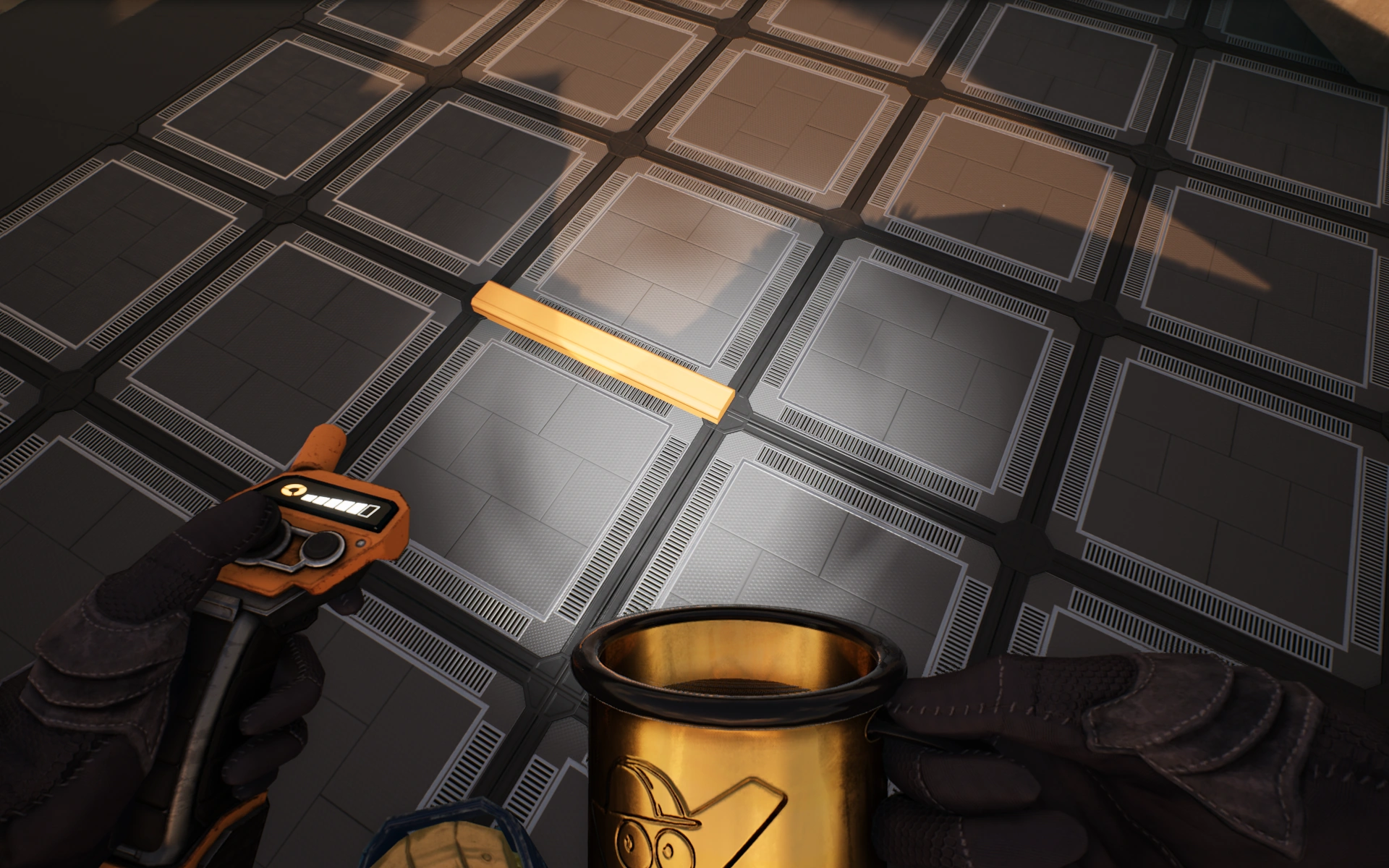

Выберем центр, построим первый радиус, например, длиной 8 метров:

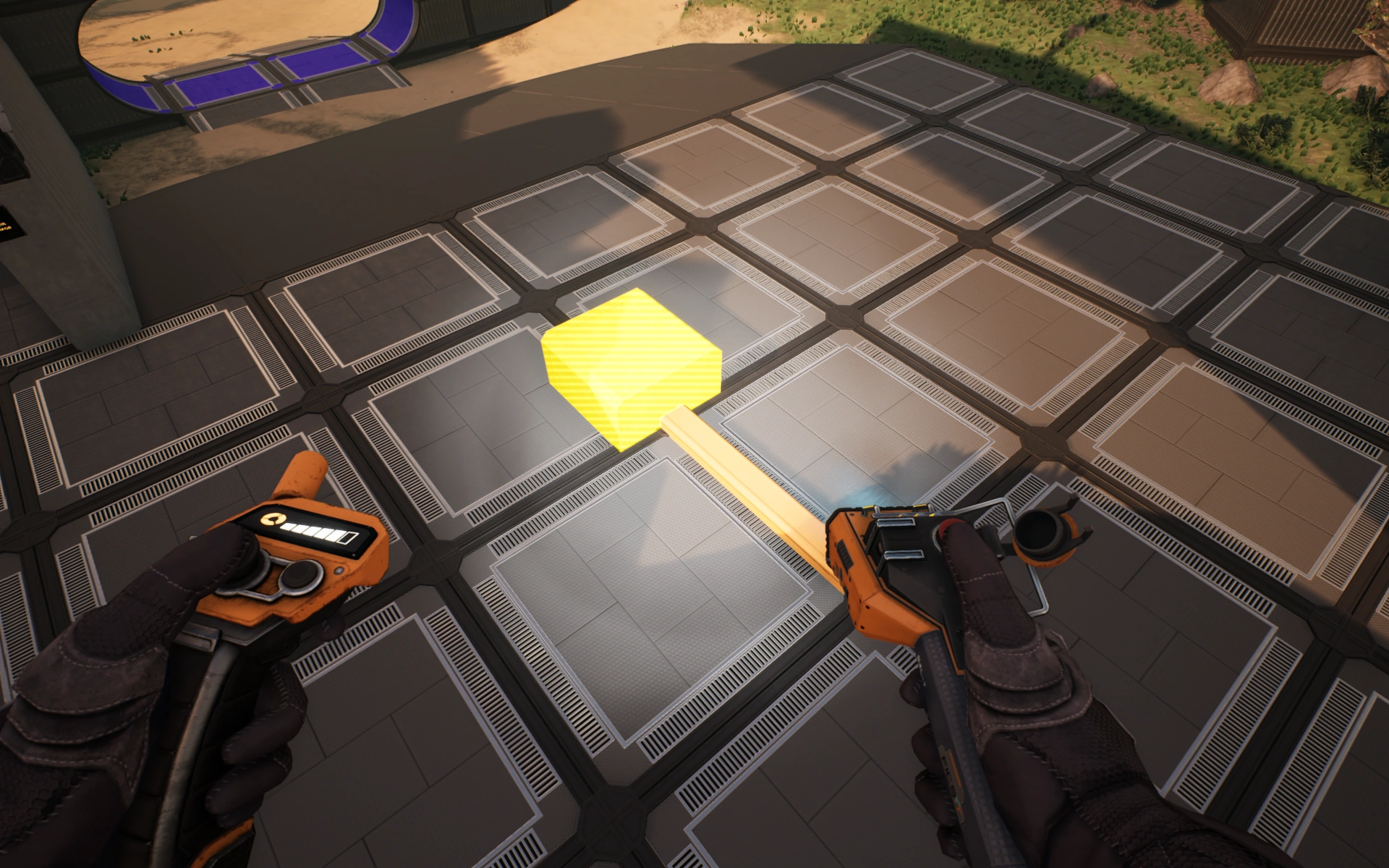

На торце балки строим колонну. Стыкуемся к балке, колонна будет её продолжением.

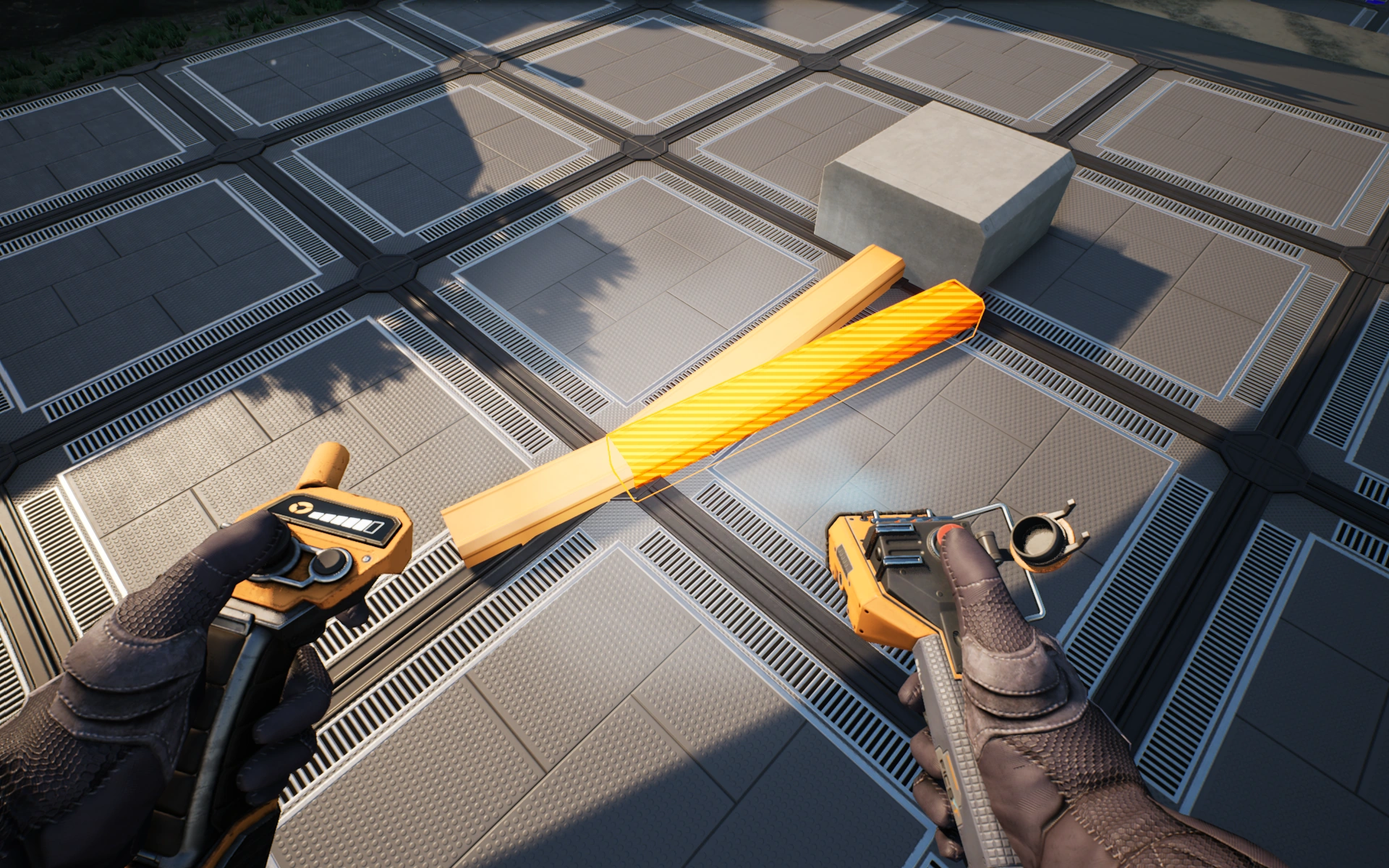

Переключаемся( R ) в режим строительства Произвольный и строим балку от центра в край колонны. Она будет нецелой длины, в нашем примере это 8.246 метра.

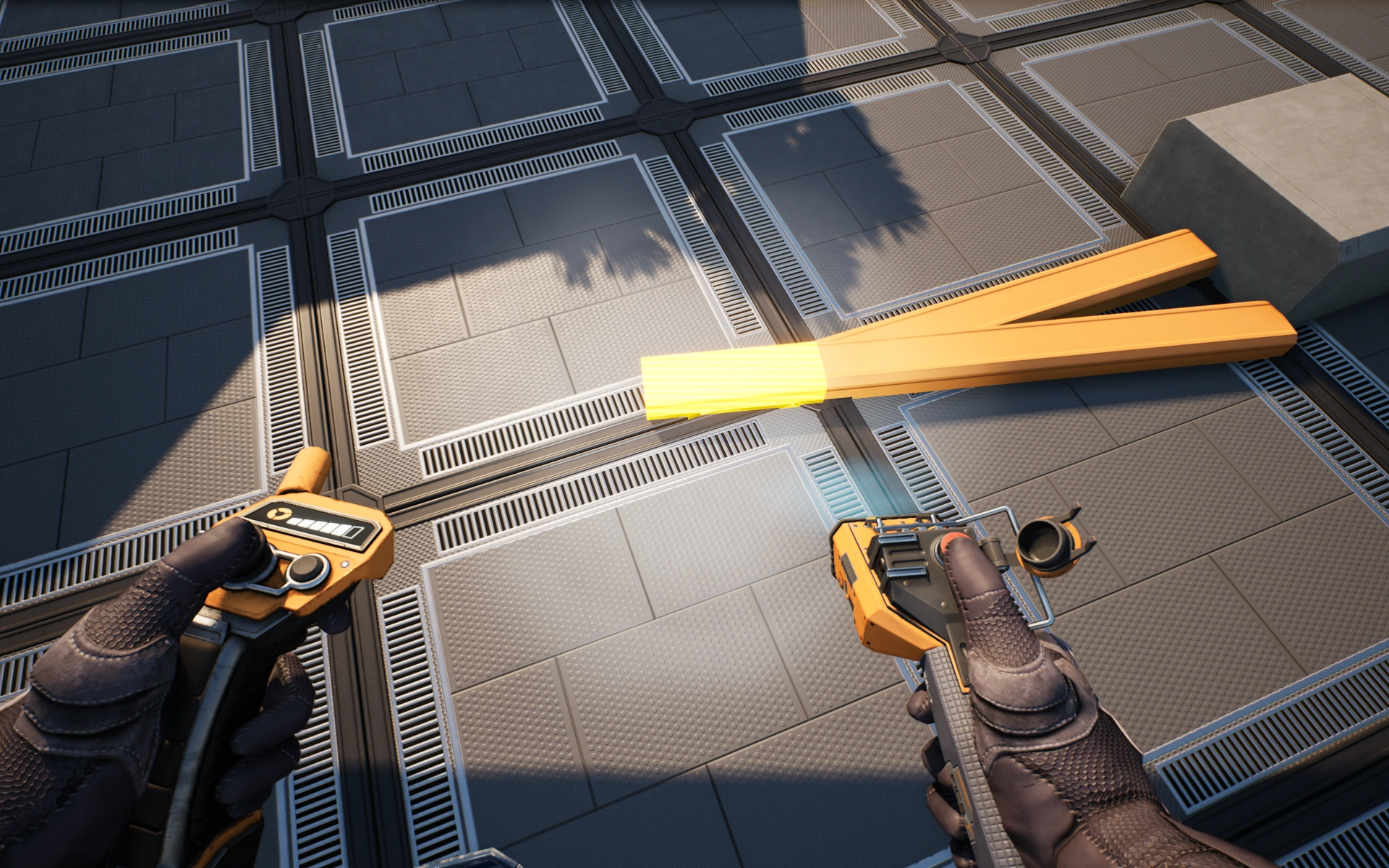

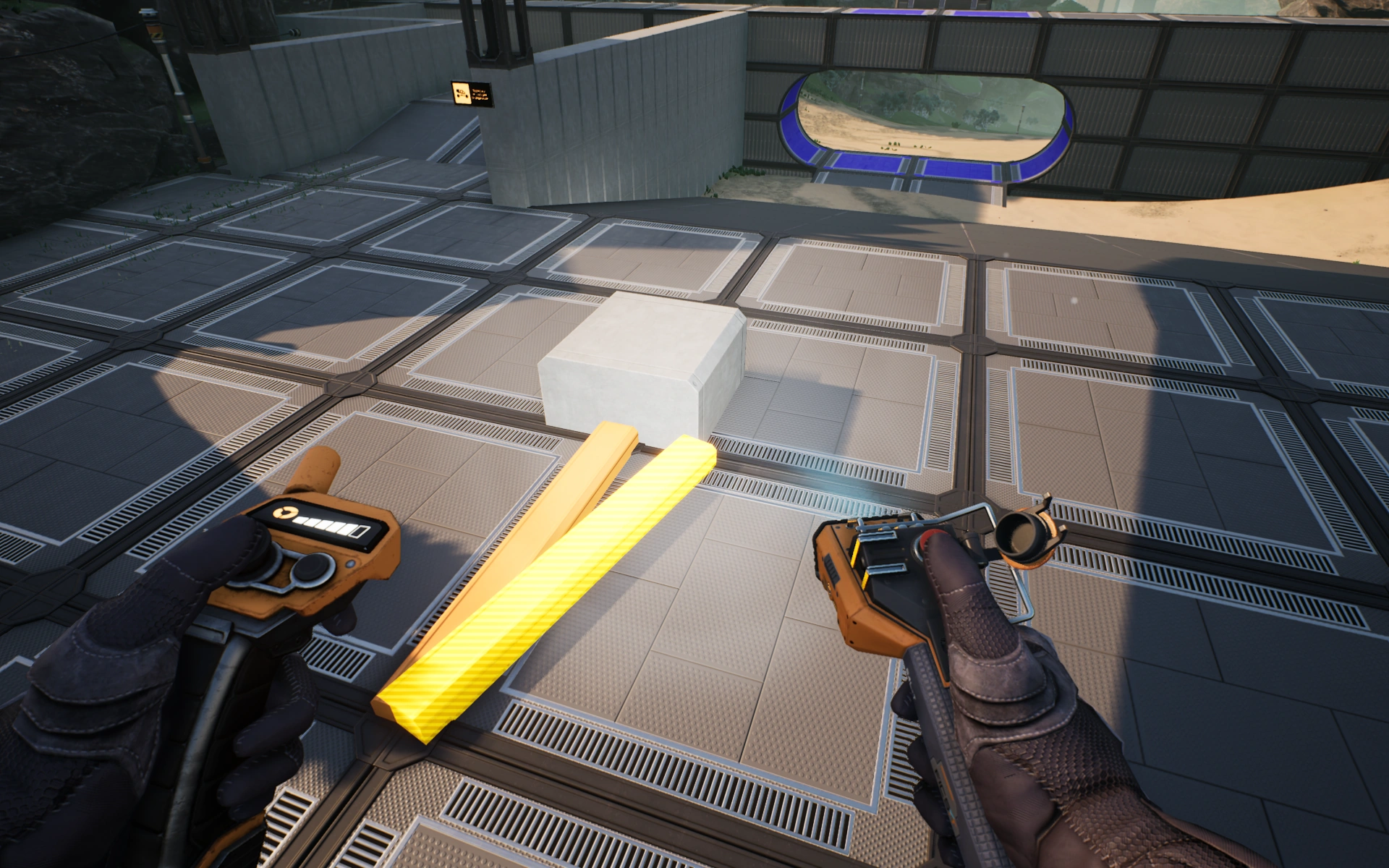

Поскольку теперь игра мешает строить балки внутри балок, потребуется дополнительный шаг. Переключаемся в режим строительства Стандартный и строим продолжение нашей новой балки в противоположную сторону. В стандартном режиме разрешены только углы с шагом в 90 градусов, поэтому ни каких отклонений не возникнет, продолжение будет на той же прямой, что и новая балка.

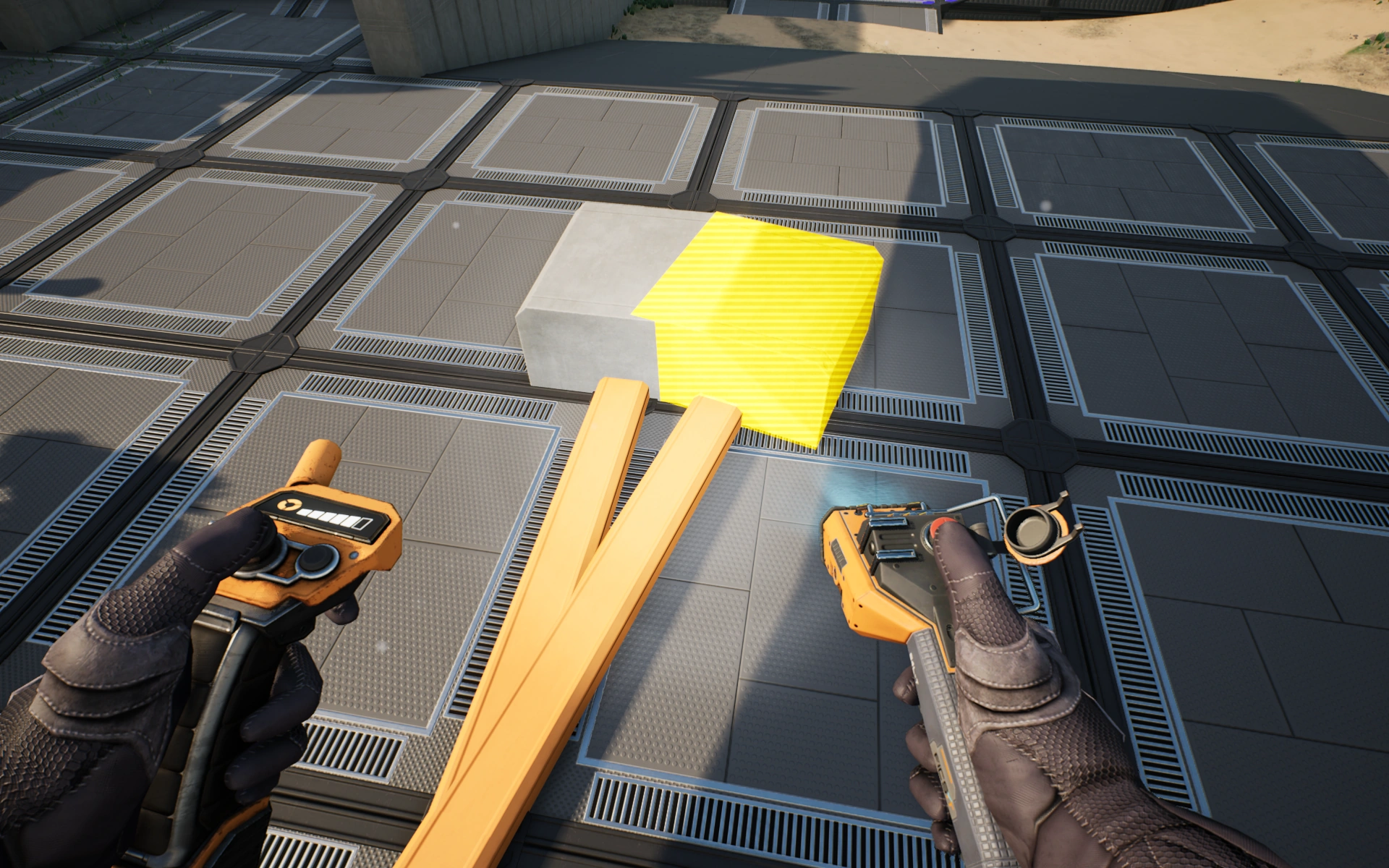

Длинная балка нам больше не нужна, удаляем её.

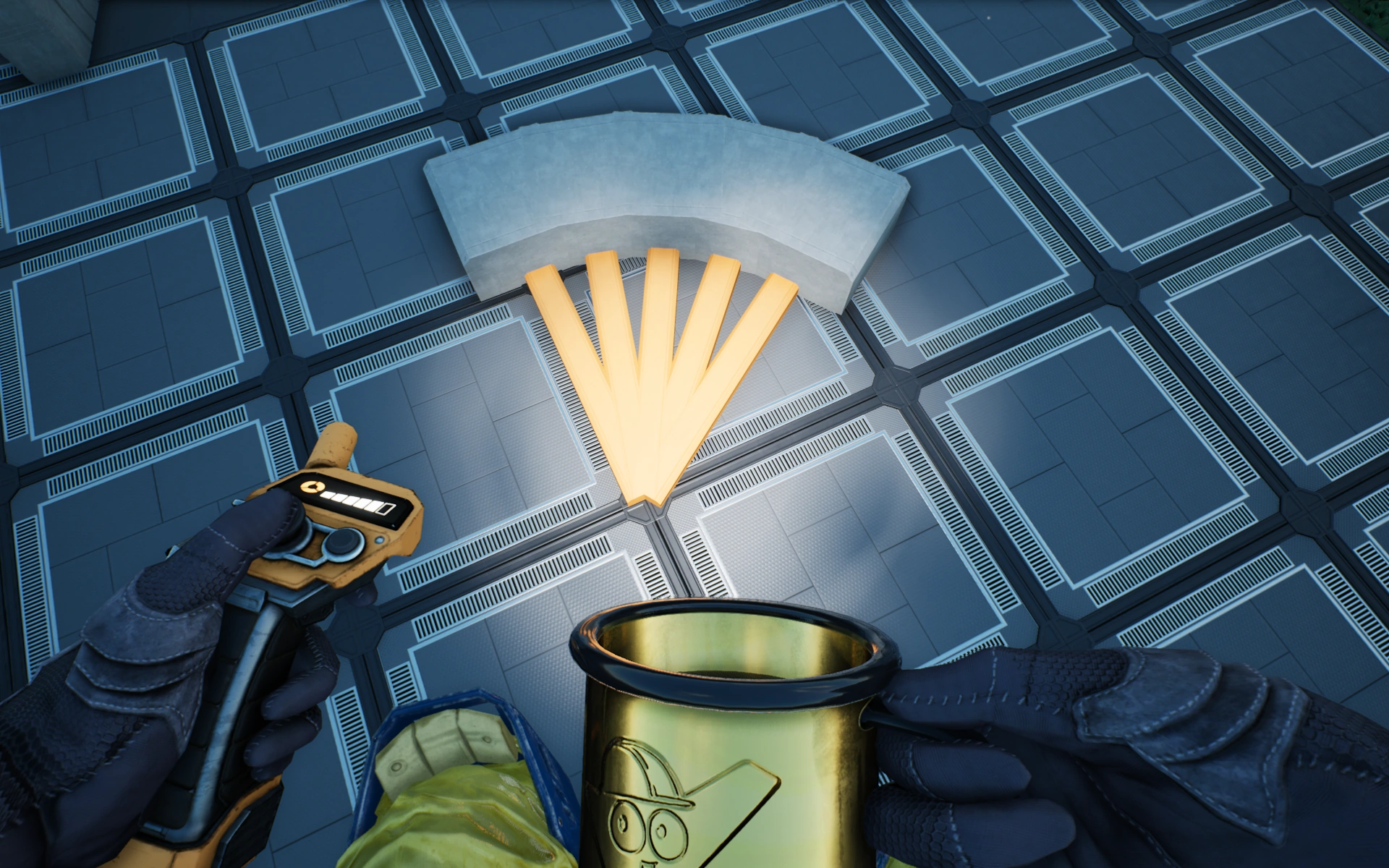

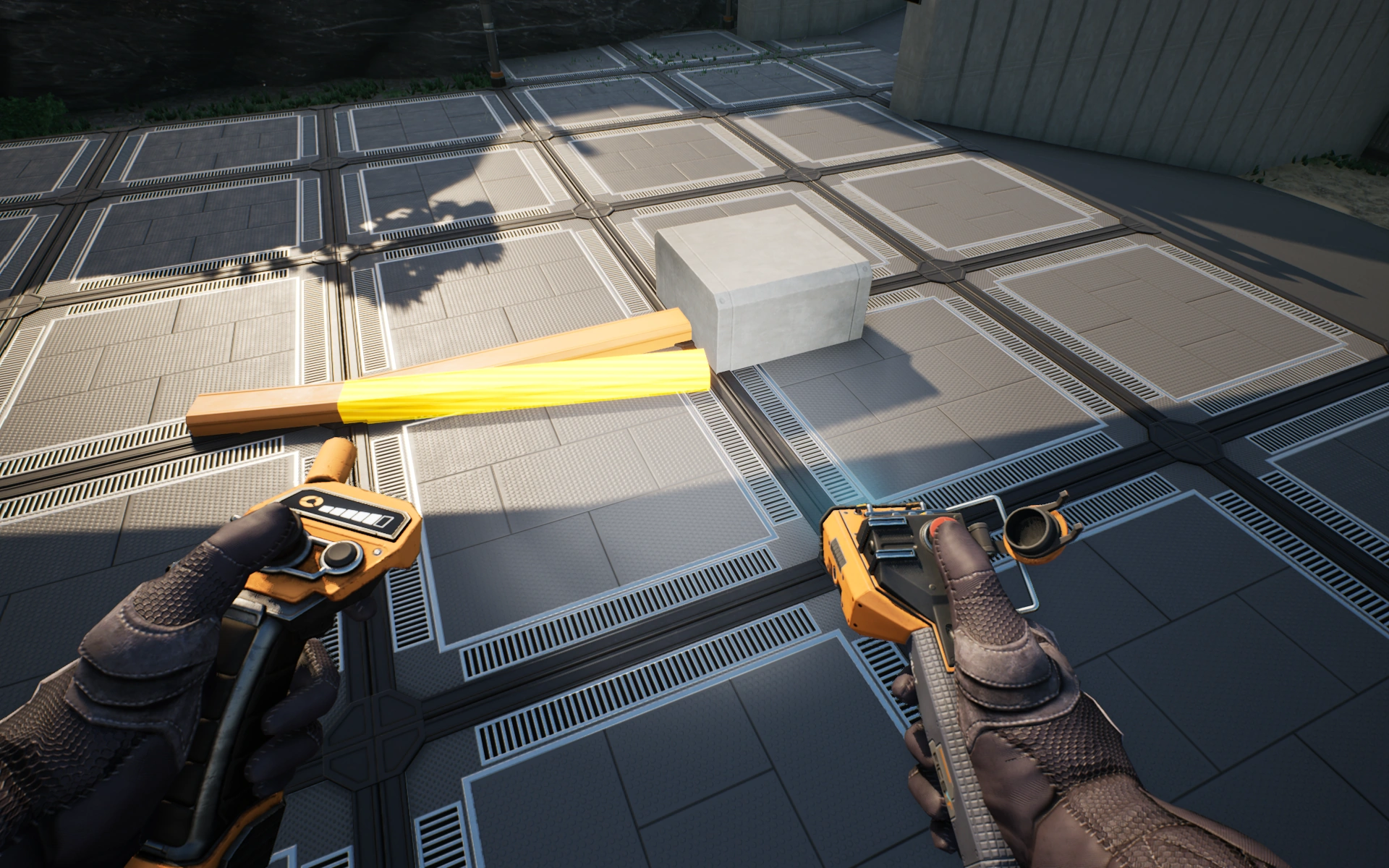

Восстанавливаем балку от продолжения. Поскольку мы в Стандартном режиме, длина балки может быть только целым числом метров, и мы легко строим балку выбранного нами радиуса в 8 метров.

На торце новой балки достраиваем вторую колонну.

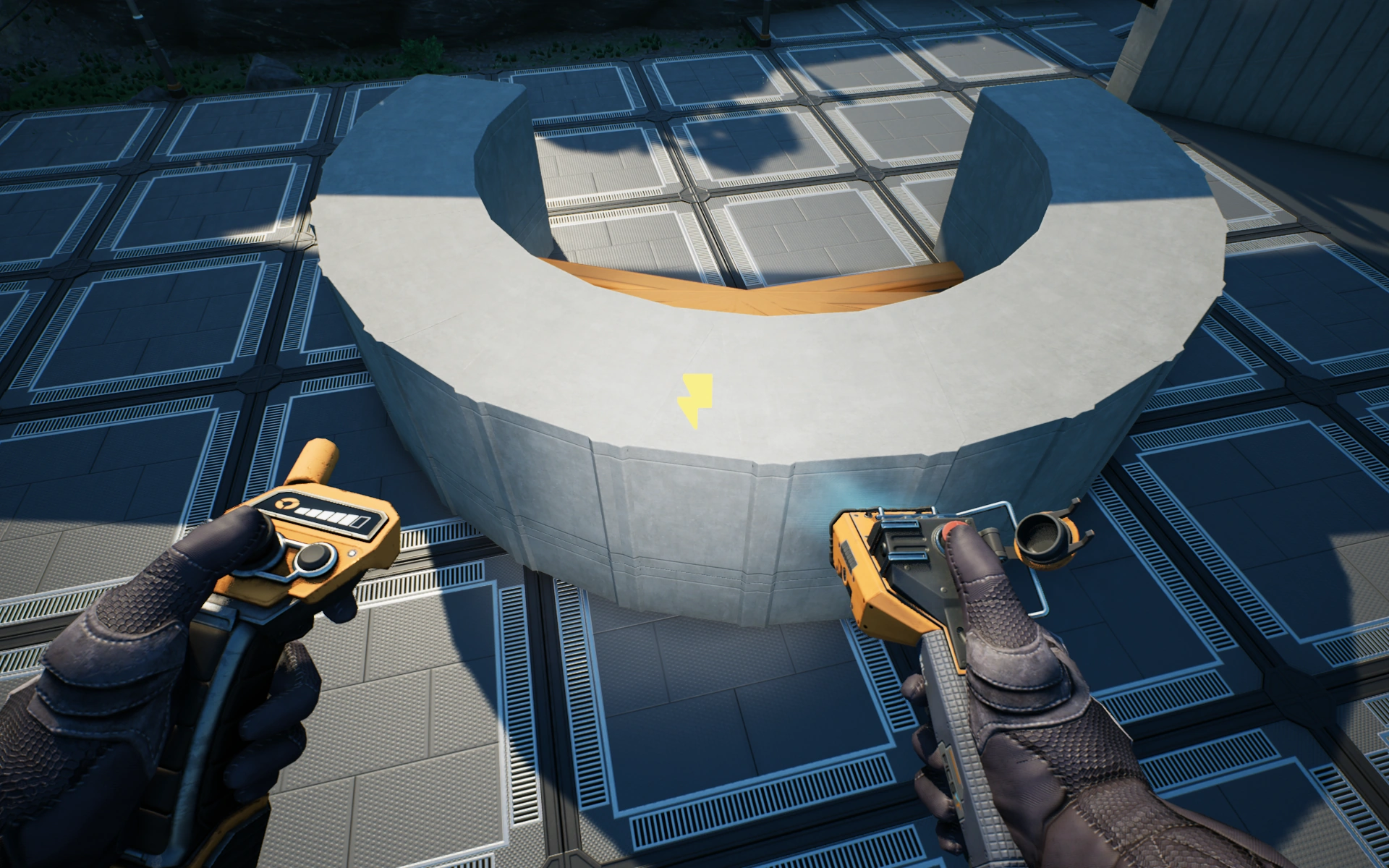

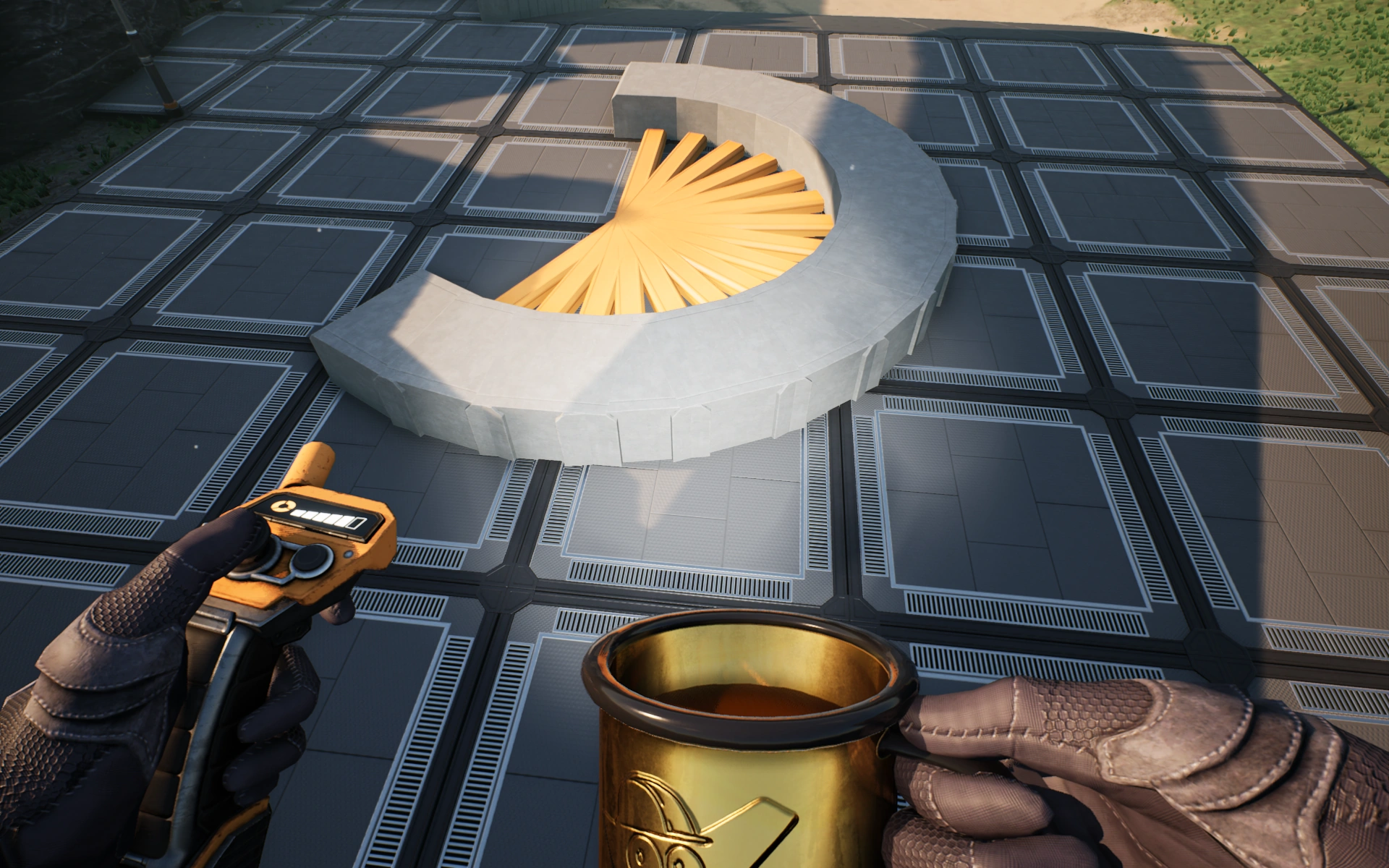

Повторяем нужное количество раз.

Цилиндр

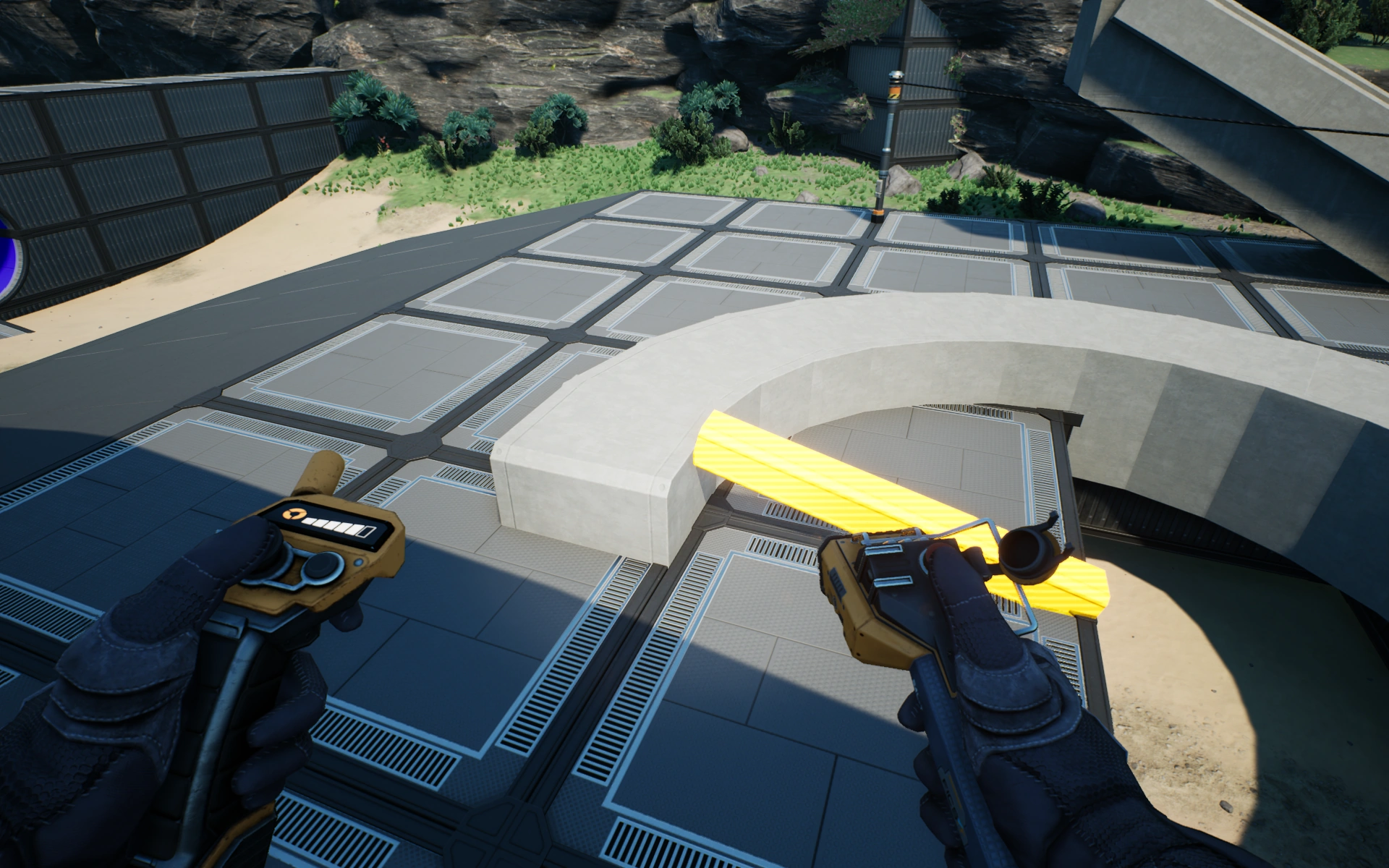

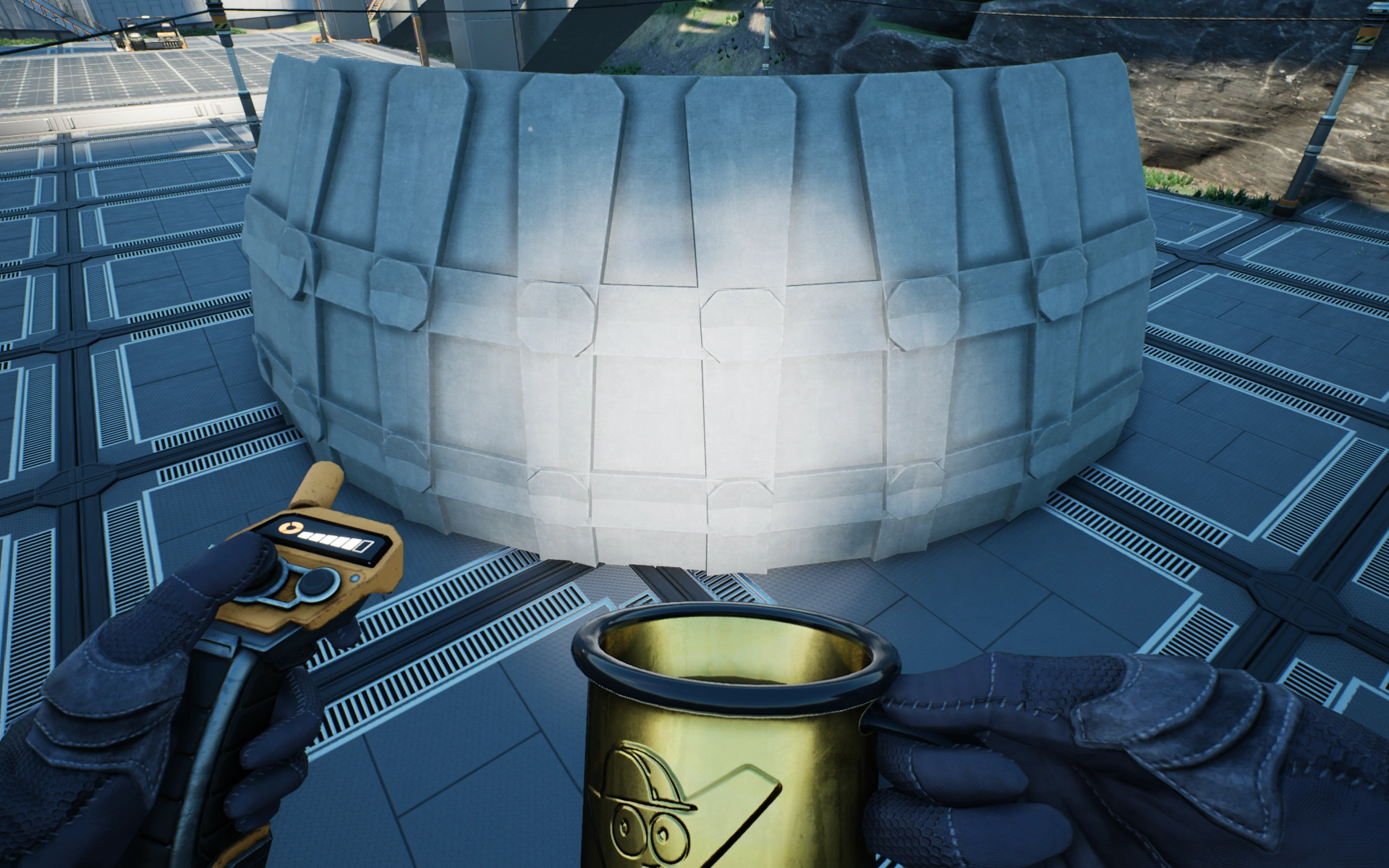

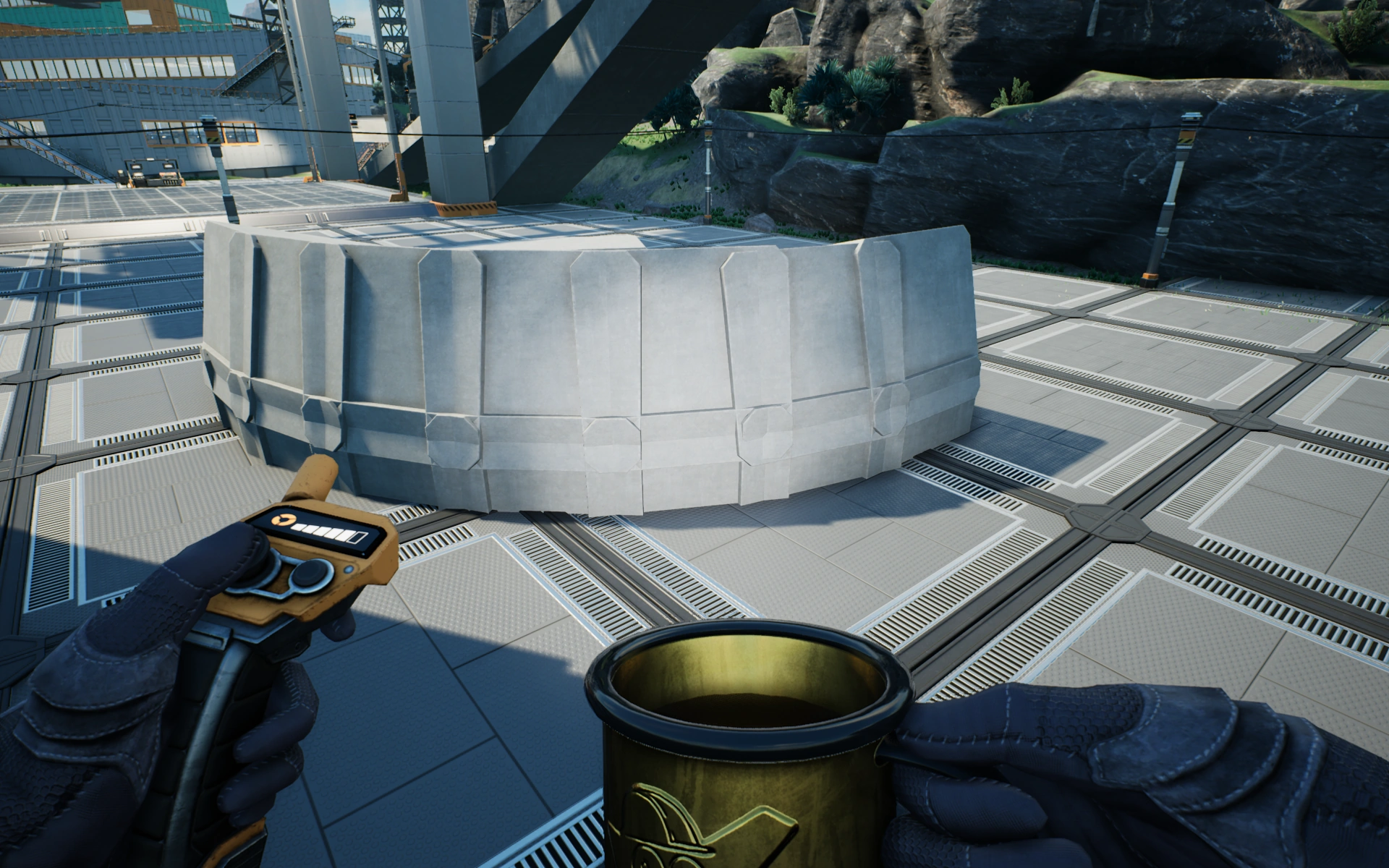

Надстраивая кольцо, мы легко получаем цилиндры.

Сфера

Когда у нас уже есть кольцо, второй слой начинаем строить аналогично, протягивая балки из того же центра к серединам верхней, а не боковой грани.

С продолжением балки под углом к горизонту всё сложно, поэтому продолжение делаем из колонны.

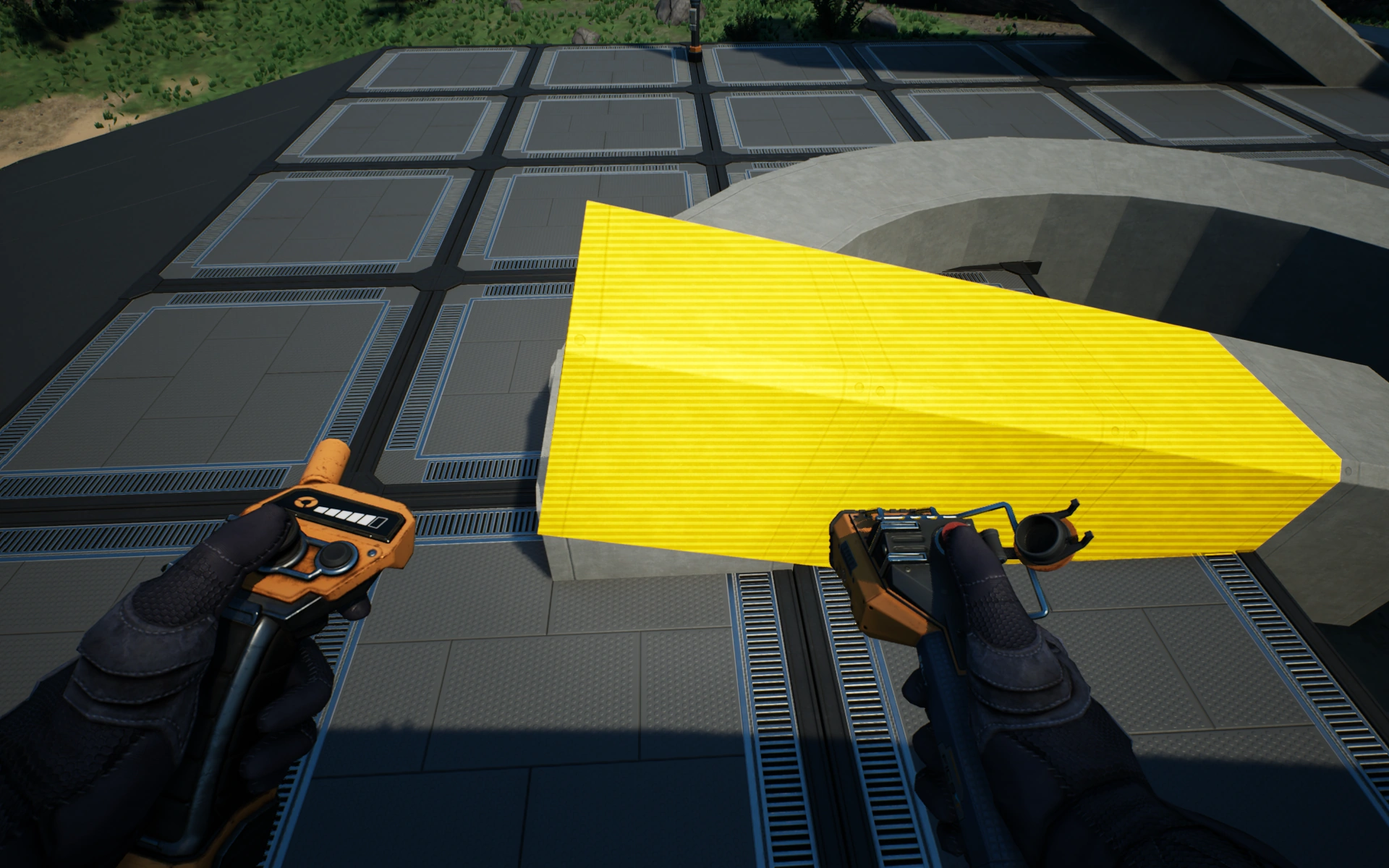

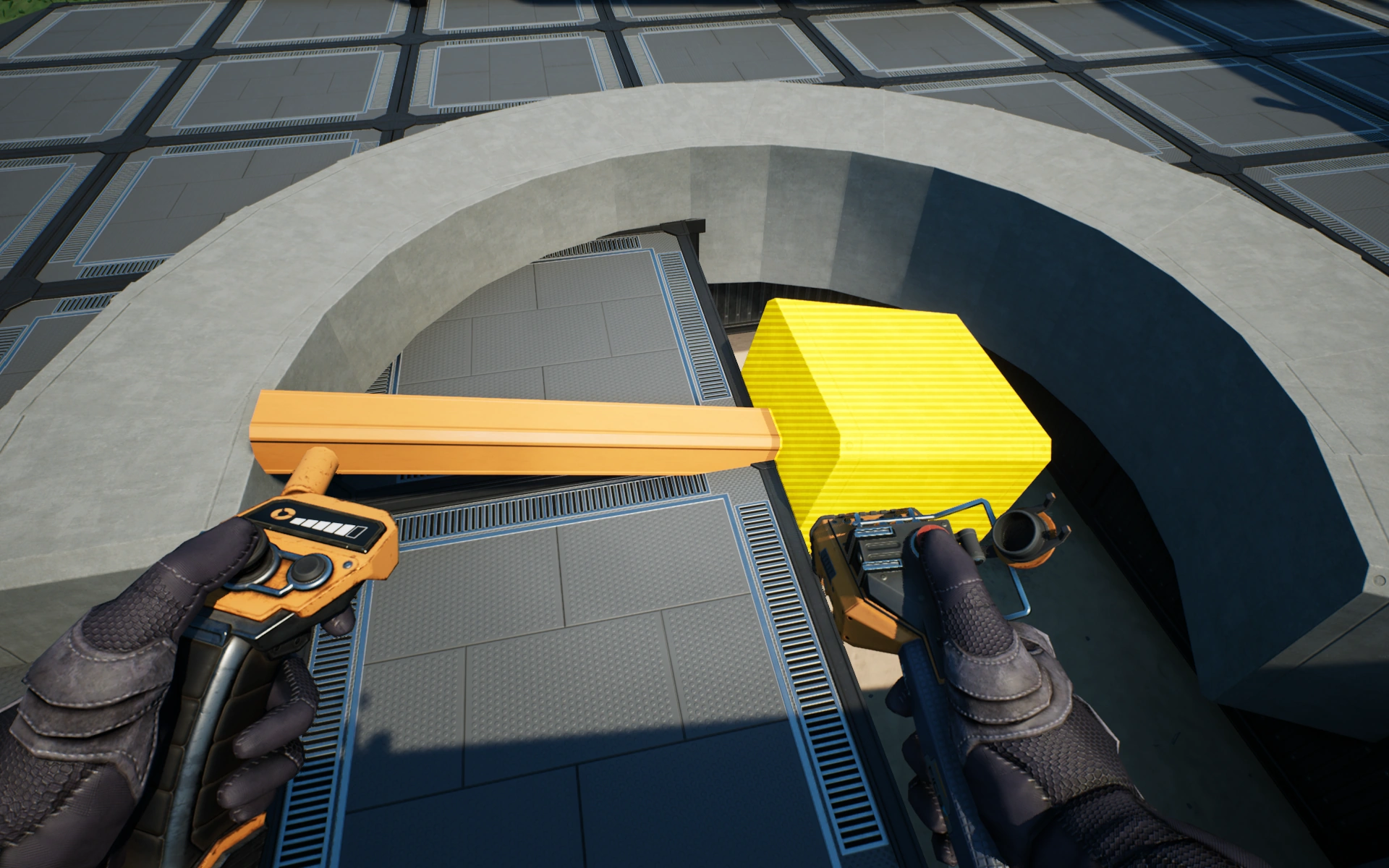

Удаляем балку и строим продолжение колоннами до образующейся поверхности сферы. Таким способом можно строить только сферы с радиусом, кратным длине колонны, т.е. четырём метрам.

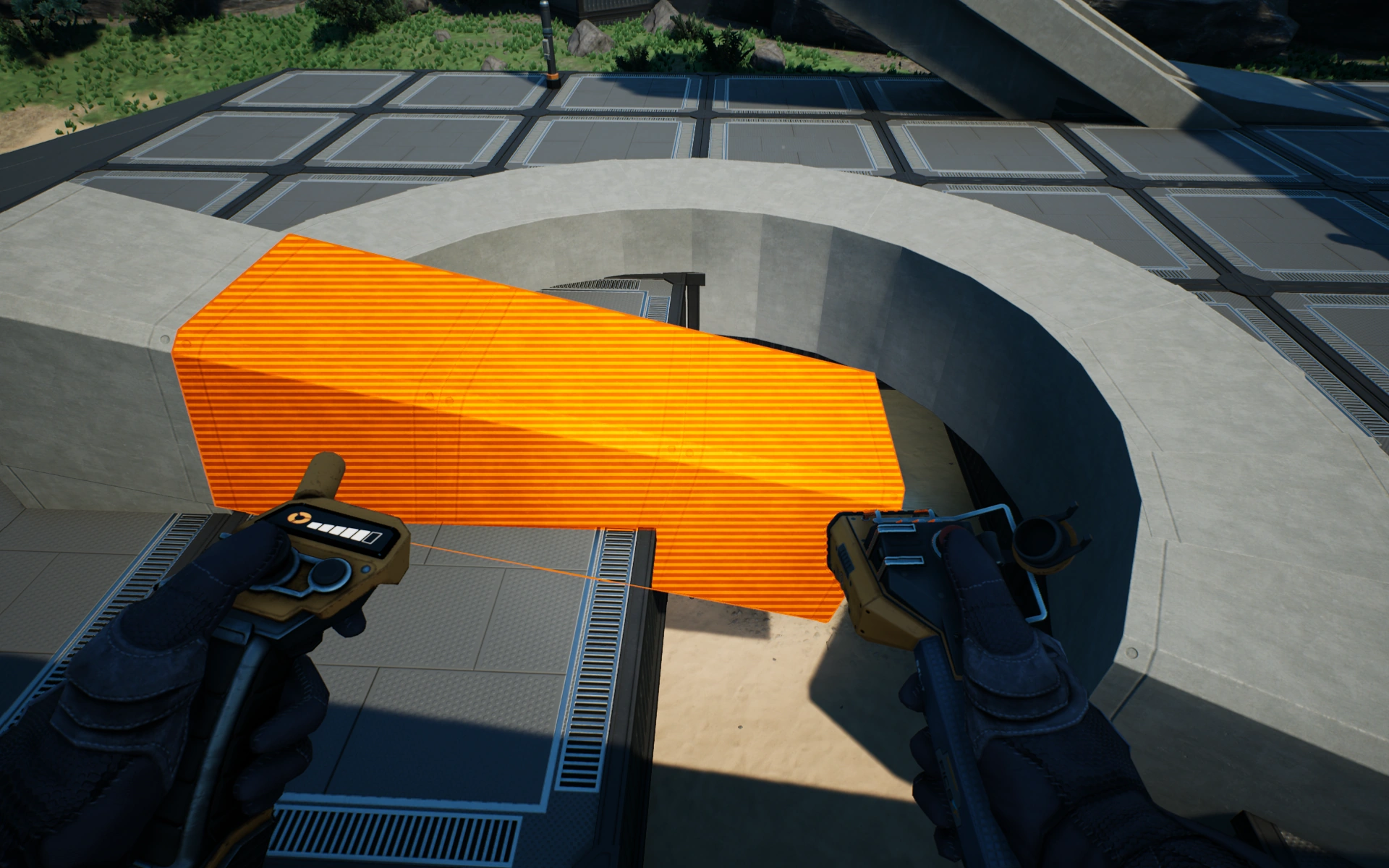

Удаляем ненужные колонны.

Повторяя для каждой колонны из нижнего кольца получаем второй ряд.

Продолжаем строить ряд за рядом, пока они не сомкнутся вверху.

Сложные кривые

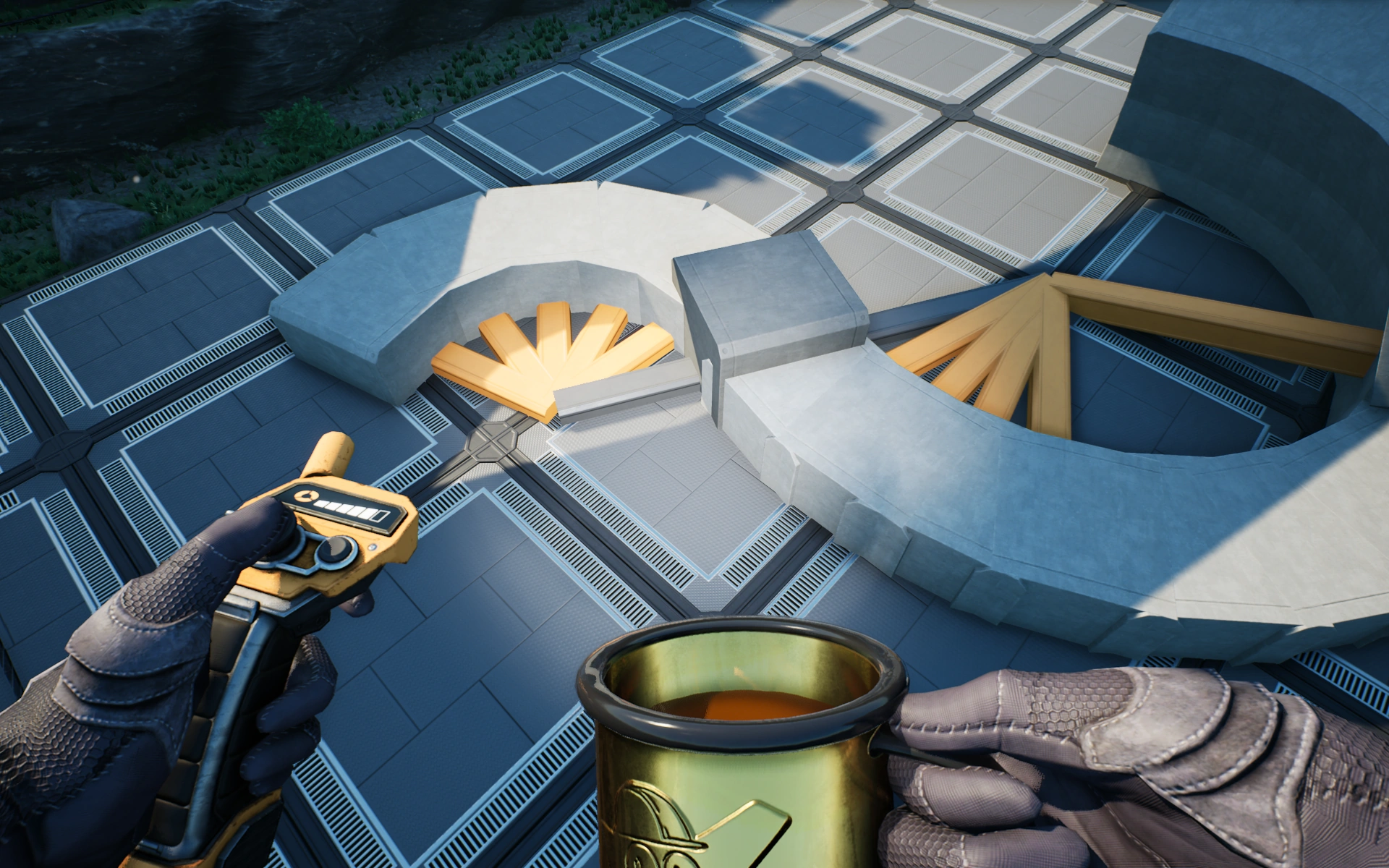

Построив часть окружности, от колонны можно проложить другой радиус и начать строить новый сегмент. Для примера, на снимке дуга из окружности с радиусом 8 метров плавно переходит в окружность радиусом 4 метра. Колонна на переходном участке входит в обе окружности.
