Подъём жидкости

Вверх жидкость в трубах сама не поднимается, чтобы это произошло, устройство, подключенное к трубе, должно создать избыточное давление, которое обеспечит подъём жидкости.

Различные строения создают разное давление, которое можно измерять в метрах вертикального подъёма.

Для каждого строения есть рекомендованная высота подъёма, которая указывается в различных справках и описаниях внутри игры. На эту высоту жидкость поднимается свободно и без сопротивления.

Система может продолжать работать и при превышении рекомендованной высоты. Обычно это дополнительные 1-2 метра. Назовём это значение актуальной высотой.

Затем скорость потока начинает резко падать и на некоторой отметке снижается до нуля. Дальше жидкость не течёт. Это максимальная высота. Вблизи максимального подъёма жидкости начинают вести себя странным образом: жидкость может течь или не течь, менять направление течения и т.д.

Корпорация FICSIT настоятельно рекомендует рассчитывать системы трубопроводов исходя из рекомендованной высоты подъёма.

Устройство	Рекомендованная	Актуальная	Максимальная
Экстрактор воды	10м	12м	13м
Экстрактор нефти	10м	12м	13м
Очистительный завод	10м	11м	13м
Трубопроводный насос ур.1	20м	22м	23м
Трубопроводный насос ур.2	50м	55м	57м
Грузовая платформа для жидкостей	10м	11м	13м
Цистерна	8м	8м	8м
Промышленная цистерна	12м	12м	12м
Упаковщик	10м	11м	13м
Смеситель	10м	11м	13м
Экстрактор скважины	10м	11м	13м

Цистерны генерируют давление пропорционально уровню своей заполненности. В таблице для них указаны значения при 100% заполнении. Таким образом, промышленная цистерна, заполненная на 50% будет создать в трубе давление для подъёма жидкости на 6 метров.

Для прокачки жидкости по горизонтальной трубе избыточное давление не требуется.

Высота вертикального трубопровода измеряется как разница высот его верхней и нижней точки. Если давления недостаточно для заполнения, труба заполнится пропорционально имеющемуся давлению. Например, если высота трубы 10 метров, а давление на 7 метров выше её нижнего края, то труба заполнится на 70%, после чего поступление жидкости прекратится.

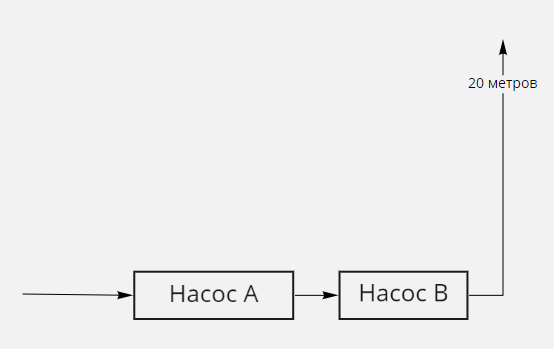

Два насоса

Давления, создаваемые последовательно подключенными устройствами не суммируются. На подъёме всегда сказывается только крайнее устройство. Насос В обеспечит подъём жидкости на 20 метров. Ни какого влияния от насоса А на жидкость правее Насоса B не будет.

При разделении трубы при помощи перекрестия трубопровода, давление на всех выходах остаётся равным входному. Поток делится, давление сохраняется.

При соединении нескольких потоков, давление на выходных потоках будет равно максимальному давлению. среди входящих.

Для расчёта трубопроводных систем с участием строений, нужно использовать высоту порта подключения трубы, который обычно расположен несколько выше фундамента.
